電磁流量計的接地環如何安裝？
應該是緊貼流量計法蘭，其后放墊片，再連接管道法蘭。原則上接地環需要通過接地電纜，經過單獨的接地電纜，引入大地。通過為了簡便，我們是把接地線接到旁邊的金屬物品上。接地環的目的，是因為電碰流量工作時，電極需要與大地形成等電位，有些工藝，由于采用的管道是絕緣的，如PVC管等，電極與管道就無法形成等電位，所以需要引入接地環或接地電極。
關于接地環的要求：
1、接地環與介質接觸
2、兩個接地環用不小于4mm2單芯線連接后接地
3、接地環保證電磁流量計同介質處于同電位
4、目的是防止電磁干擾
5、材質同測量電極相同
對于不導電的管道，電磁流量計的接地方式如下圖：?

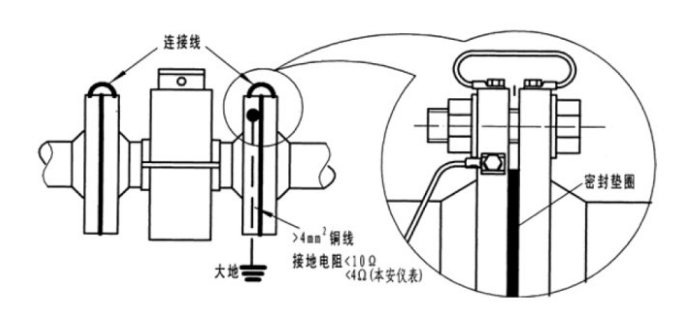

對于導電的管道，電磁流量計的接地方式如下圖：
電磁流量計的接地環和接地電極
電磁能量計在測量非金屬管道液體流量時，一般都需要加裝接地環，更嚴格的意義上來說，電磁流量計內襯為PTFE(聚四氟乙烯）時，為了起到接地和保護測量管端面襯里的作用，一般都需要加裝接地環（即接液環）。
?電磁流量計加裝接地環是為了穩定可靠地將導電液體差動流量信號的基準點與轉換器的信號連接，如果接地環材質由于液體的腐蝕而造成流量信號的大幅度擺動（在流量信號的基準點上疊加了大幅度變化的直流極化電壓），那就不是穩定可靠的接地了。
電磁流量計的接地環（接液環）穩定可靠接地的方式是：接地環材質必須和電極材質相同或者接近，與被測導電液體之間形成相近或者大致相等的極化電位，這樣一來，接液原電池和電極極化電池之間的共模電壓就較小，電磁流量計輸出的擺動就會較小了。
在測量強酸、堿、鹽等腐蝕性大的液體時，電極材料一般會選擇鉭、鈦、鉑金等貴重金屬，這時候選用這些材料的接地環從經濟上來說，就很貴了。為了節約成本，一般選用接地電極。電磁流量計的接地電極，就是在在傳感器測量管與測量電極成垂直的最低點，另外加一個電極（和測量電極材質、大小均相同），來起到接地效果。強腐蝕性的酸堿鹽的電導率非常高，流體電阻很小，所以電磁流量計用接地電極測量流體的點電位還是很準確的。
