ZRN-WRB一體化溫度變送器

　　∷ZRN-WRB一體化溫度變送器產品簡介∷

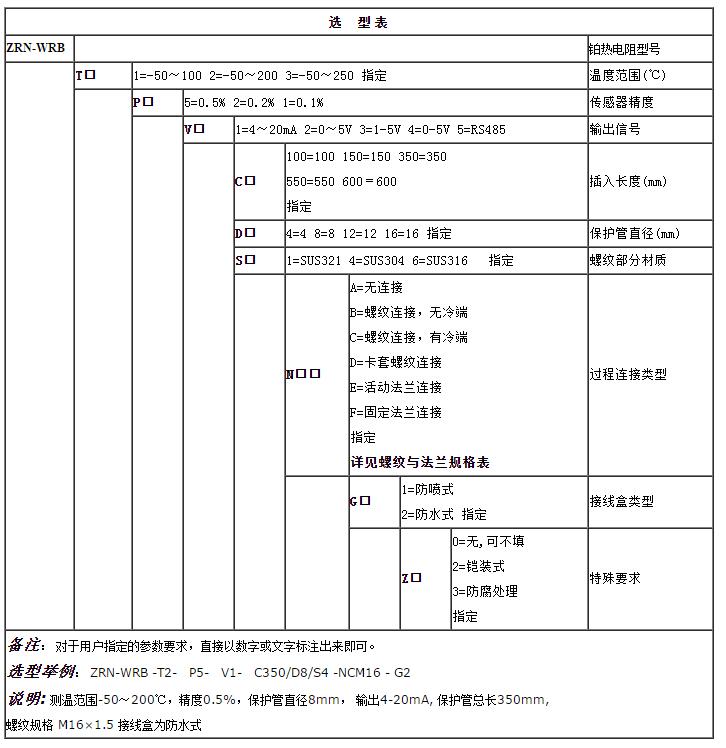

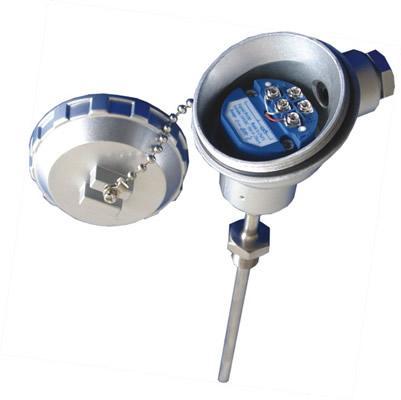

　　ZRN-WRB系列一體化溫度變送器由測溫探頭，溫度轉換模塊，保護外殼三部分組成。測溫探頭采用高阻型PT1000鉑電阻，通過內部轉換模塊的穩壓濾波，運算放大，非線性校正，V/I轉換，恒流及電源反接保護等電路處理后，轉換成與溫度成線性關系的電信號輸出，產品廣泛應用于石化，電力，冶金，醫藥，食品等工業領域的測溫過程控制配合儀表或PLC組成計算機集散測控系統。型 號技 術 參 數　

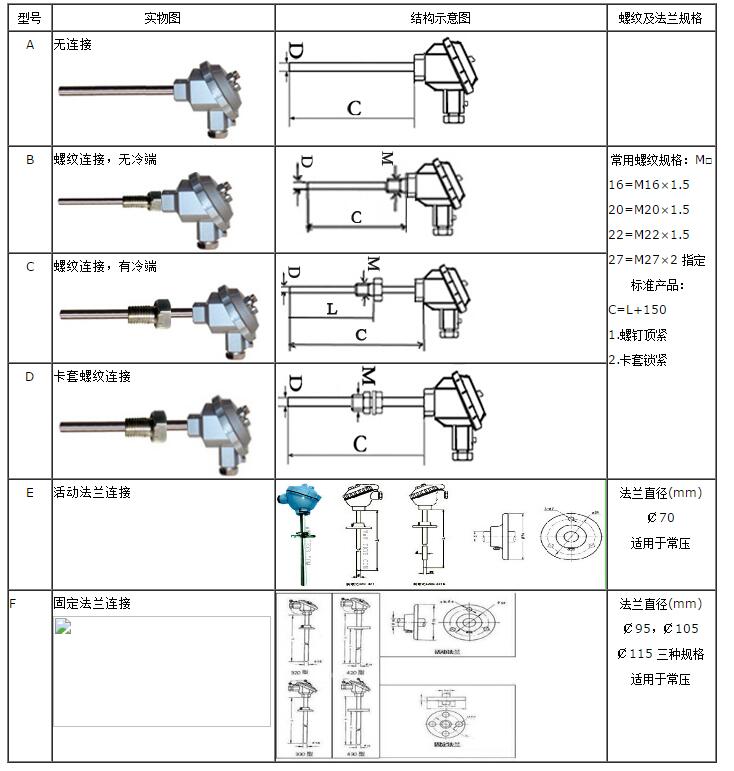

　　1、基本結構:傳感器+(連接裝置+接線盒+保護管)+變送模塊

　　2、長度表示方法：L=保護管總長×插入長度(單位：mm,密封面以下為插入長度)

　　3、冷端長度的確定：由于確定了保護管的總長度和插入長度，也就確定了保護管非插入部分的長度，即冷端長度。冷端長度標準為150mm;低于125℃的溫度測量，看溫度對冷端影響情況可以適當加長，如250mm或者300mm。

　　4、冷端長度的用途：

　　a、變送模塊的工作溫度為-10～75℃，通過冷端長度使溫度場到接線盒之間的傳導和輻射溫度降低，保護了變送模塊的電路。

　　b、如果采用熱電偶傳感器就必須要有冷端長度。

　　c、保護接線端和線纜。

　　輸　　出：二線制4～20mADC

　　供　　電：24VDC (12V～36VDC)

　　精　　度：A級0.2%; B級0.5%

　　負　　載：≥650Ω(24VDC)

　　輸出保護：傳感器開路時輸出≤25mA,傳感器短路時輸出≤3.8mA

　　量　　程：根據使用需求選擇并定義。請參考 57頁 *

　　安裝形式：根據使用需求選擇并定義。請參考52-55 頁 *

　　功能結構：根據使用需求選擇并定義。請參考56-57頁 *

　　保護管長度：根據使用需求選擇并定義。請參考 51頁 *

　　(注：加*號的內容，定貨時必須明確。)
