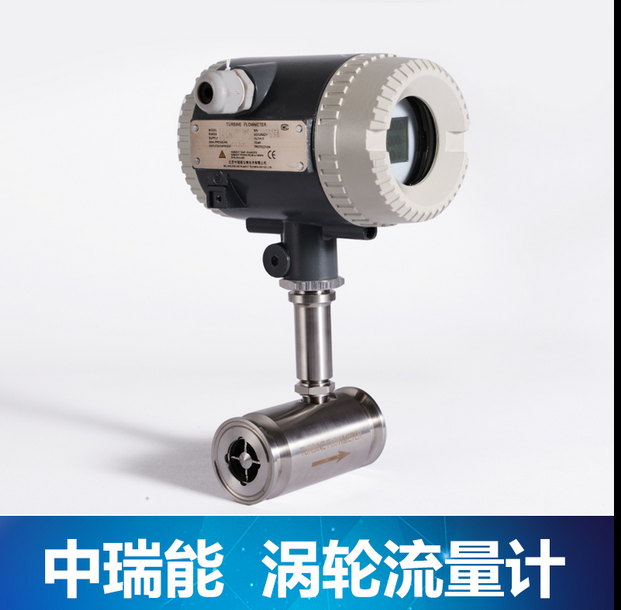

ZRN-LW-C系列液體渦輪流量計產品詳細介紹：
一、渦輪流量計概述
ZRN-LW渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體計量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。
二、ZRN-LW-C系列液體渦輪流量計產品特點：
1.傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2.結構簡單、牢固以及拆裝方便。
3.測量范圍寬，下限流速低。
4.壓力損失小，重復性好，精確度高。
5.具有較高的抗電磁干擾和抗振動能力。
三、ZRN-LW-C系列液體渦輪流量計工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電
脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz];
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量(工作狀態下)[m3/h];
3600——換算系數。

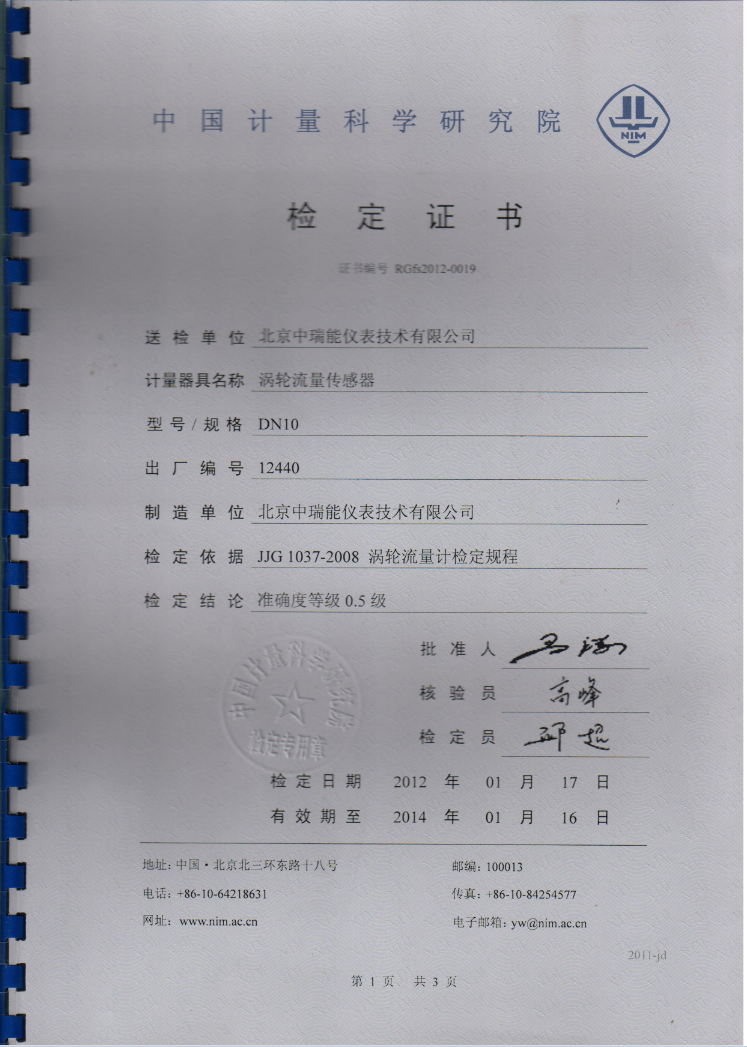

每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
四.渦輪流量計主要技術性能：

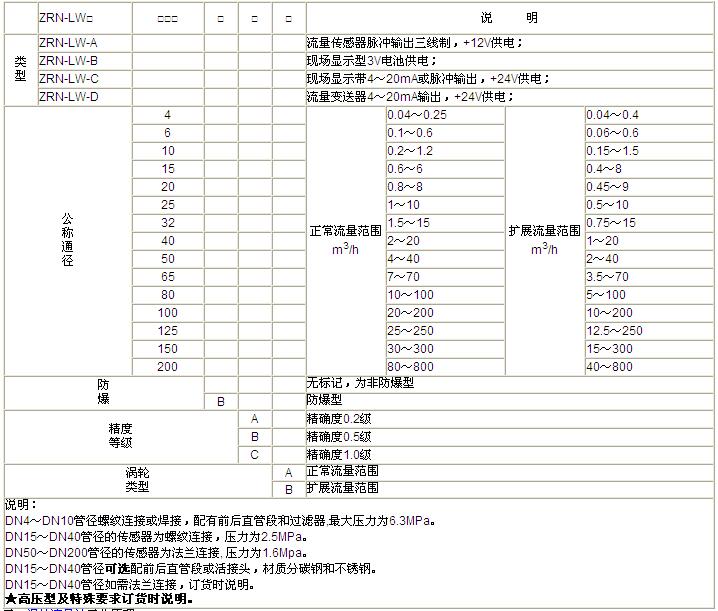

1.公稱通徑：(4～200)mm基本參數見表一;
2.介質溫度：(-20～80)℃、(-20～120)℃;
3.環境溫度：(-20～55)℃;
4.準 確 度：±0.2%、±0.5%、±1%;
5.檢出器信號傳輸線制：三線制電壓脈沖(三芯屏蔽電纜);
6.供電電源：電壓：12V±0.144V, 電流：≤10mA;
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V;
8.傳輸距離：傳感器至顯示儀表的距離可達250米;
9.現場顯示型供電電源：3V(鋰電池供電，可連續使用3年);
10.顯示方式：現場液晶顯示瞬時流量和累計流量;
11.現場顯示帶信號輸出供電電源：24V;4～20mA兩線制電流輸出，遠傳距離500米。
介質溫度：(-20～80) ℃、(-20～120) ℃;環境溫度：(-20～55) ℃;
準確度：0.2級(特定)、0.5級、1級; 重復性：指示值的±0.2%;
顯示方式：現場單排或雙排液晶顯示瞬時流量和累計流量;
輸出方式：4～20mA或1～5V兩線制電流輸出(也可脈沖輸出);
供電電源：外供+24VDC;
傳輸距離：傳感器至顯示儀表的距離500米;
本體材質：304鋼、316鋼、316L鋼;
葉輪材質：2Cr13(鍍鎳、鍍鈦處理)、PVC;
軸承材質：硬質合金、陶瓷(需定做);

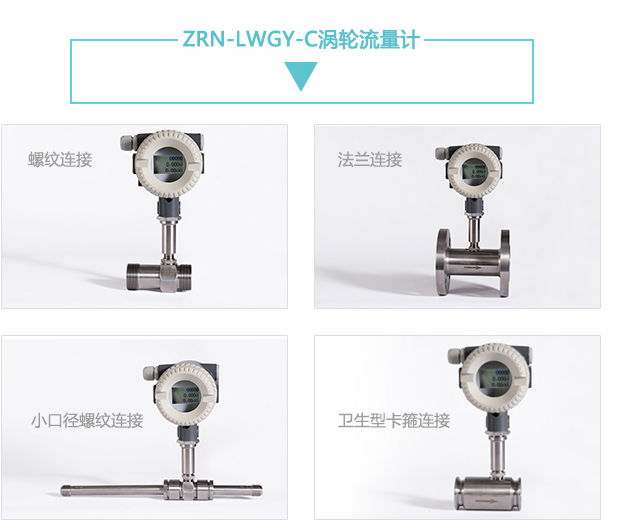

連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口;
法蘭標準：GB/T9112、9113、9115、9117-2000國家標準;
工作壓力：1.6～2.5MPa(25~42MPa高壓需定做加工);
防護等級：IP65;防爆等級：ExdIICT5;
