一、一體化溫度變送器概述：
就是將熱電偶或熱電阻傳感器被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4-20mA直流電流輸出;另一路經A/D轉換器處理后到表頭顯示。一體化熱電阻溫度變送器是體積比較小的、可以安裝到熱電阻的接線盒內的溫度變送器。
二、一體化溫度變送器的分類

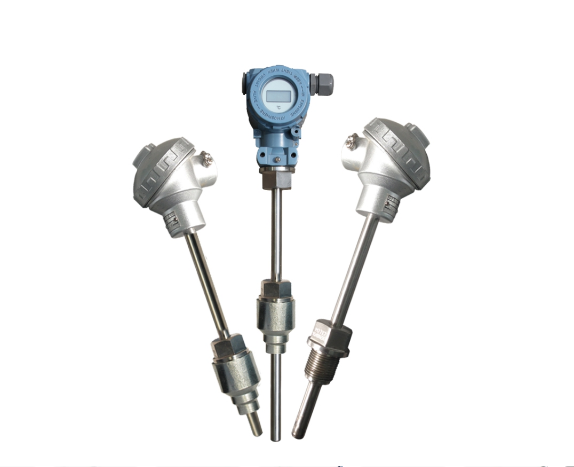

一體化溫度變送器一般由測溫探頭(熱電偶或熱電阻傳感器)和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘?hào)轉換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4~20mA的恒流信號。
熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4~20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值(28mA)以使儀表切斷電源。
一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。
一體化溫度變送器的輸出為統一的4~20mA信號;可與微機系統或其它常規儀表匹配使用。也可應用戶要求做成防爆型或防火型測量儀表。
三、一體化溫度變送器的應用范圍
◇ 管道與通風系統
◇ 液壓與氣動系統
◇ 冷卻系統與加熱系統
◇ 供水與熱水系統
◇ 空調系統
◇ 自動化系統溫度測量與控制
四、一體化溫度變送器的安裝問題
折疊變送器無輸出
①變送器無輸出，查看變送器電源是否接反;
把電源極性接正確
②測量變送器的供電電源，是否有24V直流電壓;
必須保證供給變送器的電源電壓≥12V(即變送器電源輸入端電壓≥12V)。如果沒有電源，則應檢查回路是否斷線、檢測儀表是否選取錯誤(輸入阻抗應≤250Ω);等等。
③如果是一體化帶表頭的，檢查表頭是否損壞(可以先將表頭的兩根線短路，如果短路后正常，則說明是表頭損壞);
表頭損壞的則需另換表頭，
④將電流表串入24V電源回路中，檢查電流是否正常;
如果正常則說明變送器正常，此時應檢查回路中其他儀表是否正常。
