壓力和差壓變送器安裝示意圖
1、壓力變送器安裝示意圖

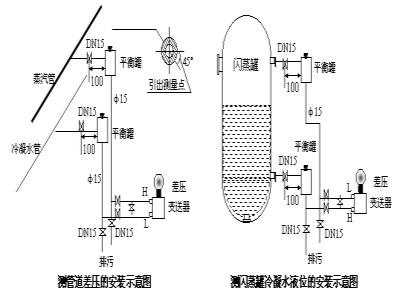

2、差壓變送器安裝示意圖
3、壓力和差壓變送器安裝說明：
a.取壓點處應保證有直管段，兩邊各大于5D(管道通經);
b.在蒸汽管道上取壓時，應在管道的側面安裝引壓管;
c.平衡罐應安裝在引壓管的最高點處;
d.排污管應在靠近變送器引壓管連接處安裝;
e.取壓點與變送器的管道距離應大于1米;
f.變送器的安裝位置應低于取壓點的位置。
