∷ZRN703一體化超聲波液位計產品簡介∷
ZRN703系列超聲波液位計是一種智能非接觸式液(物 )位測量儀表。產品具有發射功率可調整，全量程內增益控制，自動溫度補償等功能，并采用獨創的檢測和計算方法，能識別虛假信號，從而有效去除各種干擾信號。由于采用獨創的檢測和計算方法從 根本上提升了該系列產品的測量精度及數據穩定性。產品可廣泛用于各種液體的液位和固體的物位測量，同時也可用于測距使用。

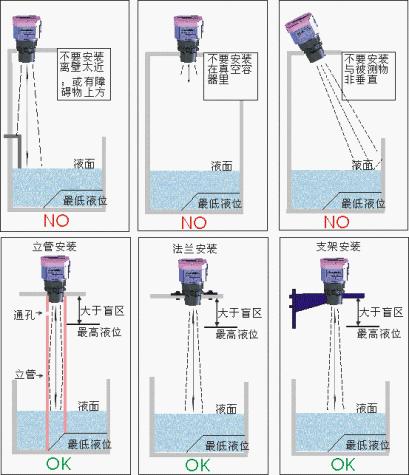

安裝示意圖

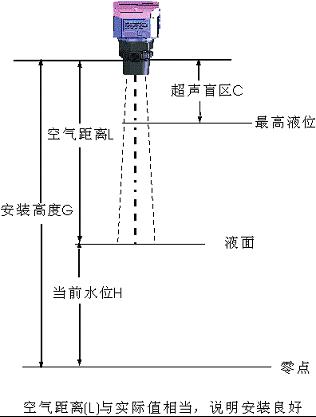

ZRN703超聲波液位計技術原理
超聲波物位計安裝于容器上部在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖。聲波被物體表面反射，部分反射回波由探頭接收并轉換為電信號。從超聲波發射到被重新被接收，其時間與探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的聲速計算出被測距離。通過減法運算就可得出物位值。由于溫度對聲速具有影響，所以儀表應測量溫度，以修正聲速。
ZRN703超聲波液位計
本系列產品采用二線制技術，供電和信號輸出共用一根兩芯電纜，輸出4～20mA電流信號。產品特點：
● 最大量程可達30m
● 最小分辨率1mm
● LCD大顯示屏
● 智能信號處理技術
● 全塑料防腐外殼
● 專利的換能器結構
● 簡單的按鍵設定參數
● 靈活的安裝方式
● 探頭可加長
ZRN703超聲波液位計防護等級IP67
無需等待容器排空或加滿，無需附加的遙控器螺紋(法蘭) 固定孔(支架)
要選擇一個好的安裝位置，設計合適的安裝接口。
① 安裝位置要盡可能選擇液面平穩、料面平整的位置，同時遠離扶梯、進料口、出料口，盡可能與容器壁保持較遠的距離，遠離攪拌器。
② 安裝接口要求開口尺寸足夠大，當為法蘭安裝時，法蘭下面的接管長度要設計合理，對于我公司的10米、12米量程的物位計，接管長度應不大于15cm，選擇DN80以上的法蘭口。
對于15米、20米、30米和40米量程的物位計，接管長度應不大于20cm;選擇DN200以上的法蘭口。
對于8米以下量程的物位計，對接管長度無要求，可適當設計，以消除盲區的影響，并選擇DN65以上的法蘭口。
ZRN703一體化超聲波液位計技術問答
1. 超聲波物位計適于什么樣的應用環境?
通常應用于溫度在-40℃～100℃之間、壓力在3Bar(5kg/cm2)以下的場所進行液位或料位的測量。
在常溫、常壓的情況下，選擇超聲波物位計測量液體液位是最佳的選擇，具有工作可靠、安裝簡便、使用周期長、免維護的特點，并具有相對的價格優勢。
由于超聲波液位計在測量物位時，與被測介質不接觸，同時為全密閉防腐結構，因此對于粘稠的、腐蝕性的、渾濁的等各種液體的液位測量，效果最佳。
2. 對于密閉容器內的揮發性的液體的液位測量，應注意那些事項?
應注意兩點：
a 容器內氣體聲速可能與空氣中的聲速不同，如液位計不能對聲速進行修正，則會出現一定的誤差;
b 揮發性的液體會在超聲波液位計探頭表面凝結，阻擋聲波的收發，要求液位計具有可變功率控制功能。
我公司產品能夠滿足以上要求，并有大量的實踐應用。
3. 超聲波液位計對固體料位的效果如何嗎?
使用超聲波物位計進行料位測量是可行的，有足夠的應用經驗和成功實例。
在對料位進行測量時，應選擇好安裝位置，選擇料面相對平整的位置;對于粉末狀的料位，可選擇功率(量程)更大的物位計進行測量。
4. 對于液面劇烈波動的液體，如何使用超聲波液位計進行液位測量?
有三種可行的辦法：
a 選用具有自動功率控制功能的超聲波液位計
b 選用更大量程的超聲波液位計
c 在液體中加入塑料管，測量塑料管內液位
5. 兩線制超聲波物位計與三線制超聲波物位計有和不同?
兩線制超聲波物位計其供電(DC24v)與信號輸出(DC4-20mA)共用一個回路，僅使用兩條線即可，為標準的變送器形式，不足之處是發射功率相對略微微弱一些。
三線制超聲波物位計實際上為四線制，其供電(DC24v)與信號輸出(DC4-20mA)回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。
6. 什么是超聲波物位計的盲區?
超聲波物位計在發射超聲波脈沖時，不能同時檢測反射回波。由于發射的超聲波脈沖具有一定的時間寬度，同時發射完超聲波后傳感器還有余振，期間不能檢測反射回波，因此從探頭表面向下開始的一小段距離無法正常檢測，這段距離稱為盲區。被測的最高物位如進入盲區，儀表將不能正確檢測，會出現誤差。如有需要，可以將物位計加高安裝。
7. 在工程設計選型時，最應注意的問題是什么?
8. 超聲波物位計是超聲波液位計和超聲波料位計的統稱。
當用于測量液體液位時，通常稱為超聲波液位計。
當用于測量固體料位時，通常稱為超聲波料位計。 適應寒冷地區室外密閉容器安裝，防止結霜。
