ZRN-500型虛擬扭矩儀說明書
一. ZRN500C扭矩數據采集系統概述
本虛擬扭矩儀由usb數據采集盒和軟件兩部分組成,配合扭矩傳感器本系統現場采集扭矩和轉速信號,可實時顯示扭矩值、轉速值和功率值。可動態實時顯示扭矩、轉速的實時曲線，可實現上下限報警顯示，具有數據存盤功能。

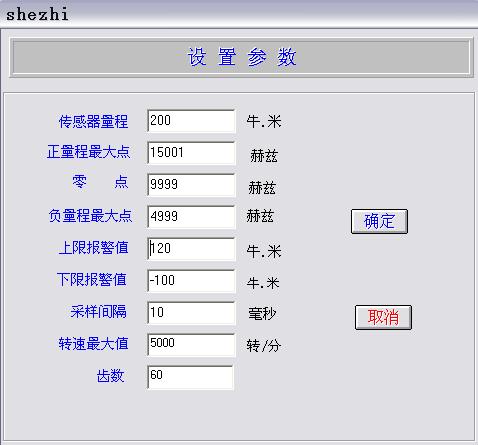

本軟件人機界面友好，操作方便，傳感器量程、上下限報警值等設定值通過軟件進行設定。
二. ZRN500C扭矩數據采集系統硬件的安裝
在計算機斷電的情況下進行如下操作：

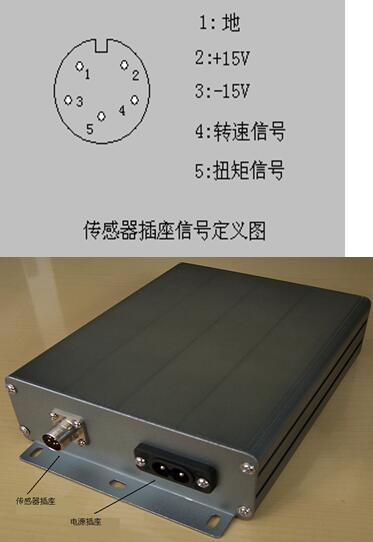

1. usb數據采集盒與傳感器的連接如下圖所示：

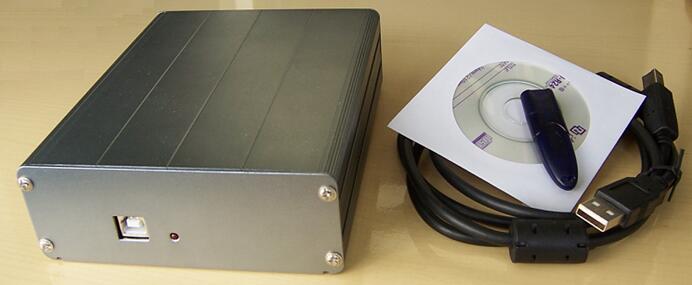

2. usb數據采集盒與計算機的連接如下圖
