一、ZRN503系列動態扭矩傳感器應用范圍：
ZRN503系列動態扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測;
2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測;
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測;
4、可用于污水處理系統中的扭矩及功率的檢測;
5、可用于制造粘度計;
6、可用于過程工業和流程工業中。
7、濃密機、攪拌機扭矩測量裝置、扭矩測量裝置、扭矩保護系統。
二、ZRN503系列動態扭矩傳感器基本原理：
扭矩傳感器的的測量原理：采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。
三ZRN503系列動態扭矩傳感器產品特點：
1.信號輸出可任意選擇波形─方波或脈沖波。
2.檢測精度高、穩定性好、抗干擾性強。
3.不需反復調零即可;連續測量正反扭矩。
4.即可測量靜止扭矩，也可測量動態扭矩。
四、扭矩傳感器主要功能及性能指標：
指標名稱扭矩傳感器性能指標
測量范圍0-±1N。m和0-±100000N。m(量程任選)
精 度0.1%F.S、0.25%F.S. 0.5%F.S
非線性<±0.08 % F· S
重復性<±0.06% F· S
遲滯<±0.05% F· S
信號輸出10KHz±5KHz脈沖信號，4-20mA電流,
1-5V或0-5V電壓信號，
USB直接相連(或按客戶要求訂做)
轉速60個脈沖/轉或120個脈沖/轉
零點溫飄：<0.2 % F· S /10℃
響應頻率100us
環境溫度-20 ～ 70℃
電源電壓：±15V±5%或15~36VDC
總消耗電流<130mA
長期穩定性<±0.3% F· S
絕緣阻抗：>500MΩ
斷裂負載：200 %
防護等級IP65

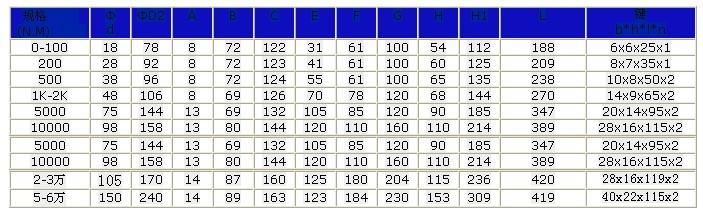

五、規格尺寸對照表
扭矩傳感器安裝方式：

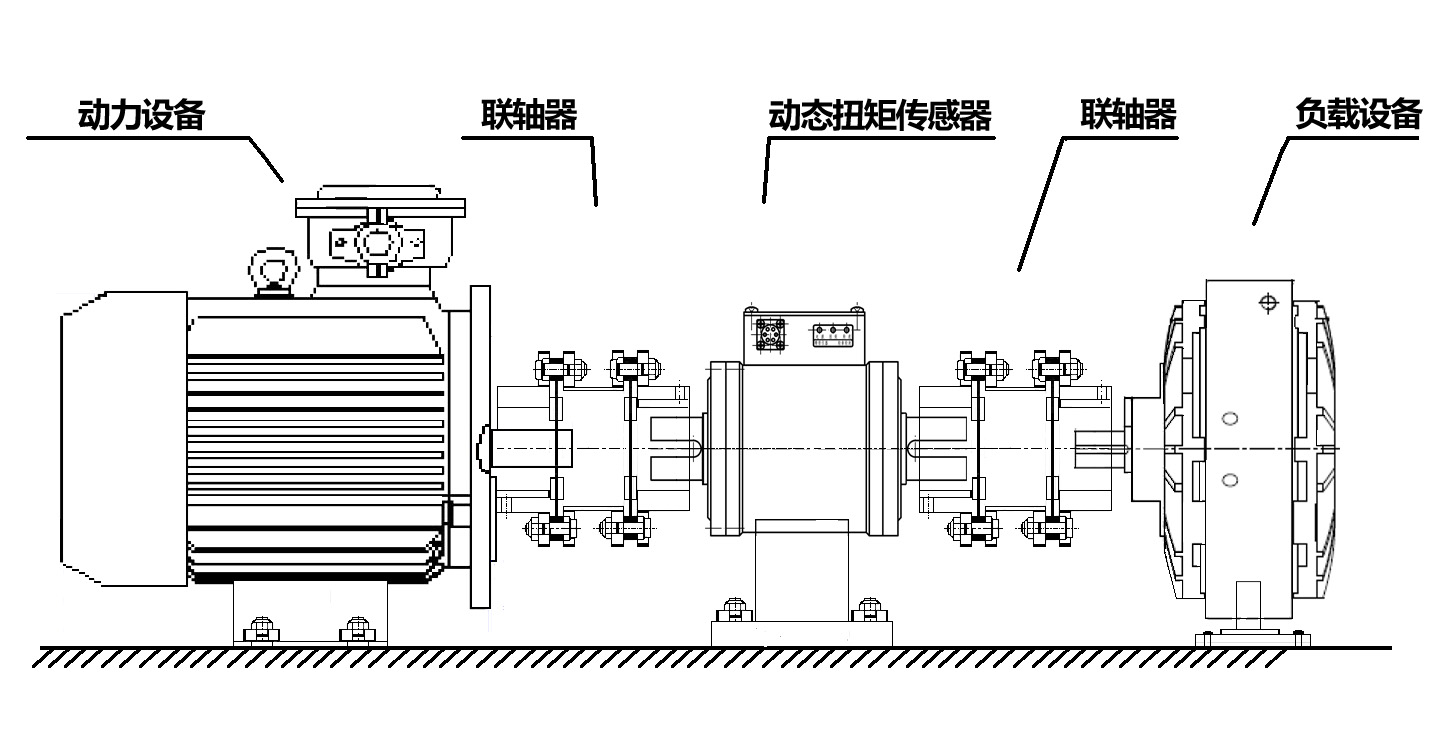

(1) 水平安裝:如圖11所示:

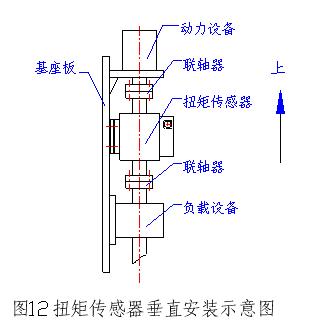

(2) 垂直安裝:圖12所示:

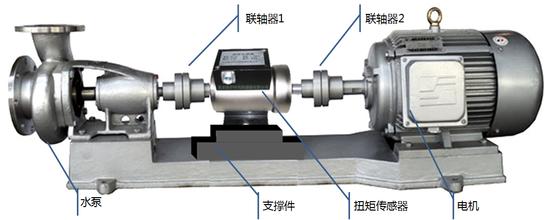

扭矩傳感器 應用案例：

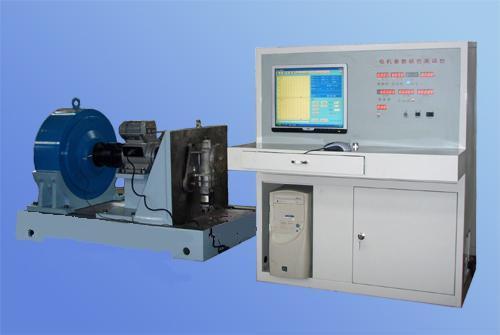

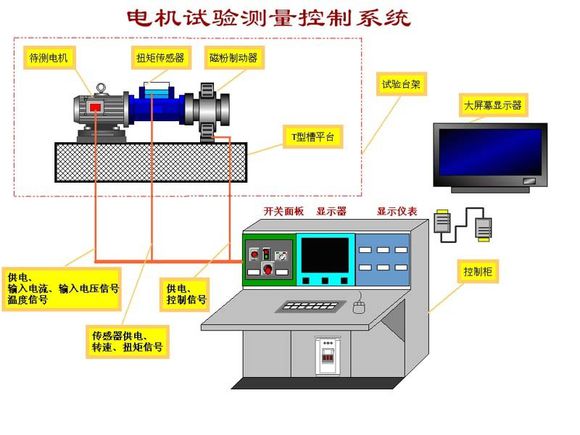

如上圖-普通常規電機測試平臺
應用ZRN系列扭矩傳感器組建交直流電機測試系統 。測試電機的轉矩、轉速、功率等參數。
其它常規用法還有：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測;
2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測;
