盤式扭矩傳感器在引進德國扭力傳感器技術的基礎上研制出專業測量扭矩參數的傳感器。具有緊湊的外形和多種可選擇的安裝方式。不僅適用于實驗室，也適用于工業環境中。供電和測量信號都采用非接觸式傳輸方式，適用于長時間使用而低磨損，并且無需任何維護。針對不同的應用，還可以在傳感器中增加轉速測試。

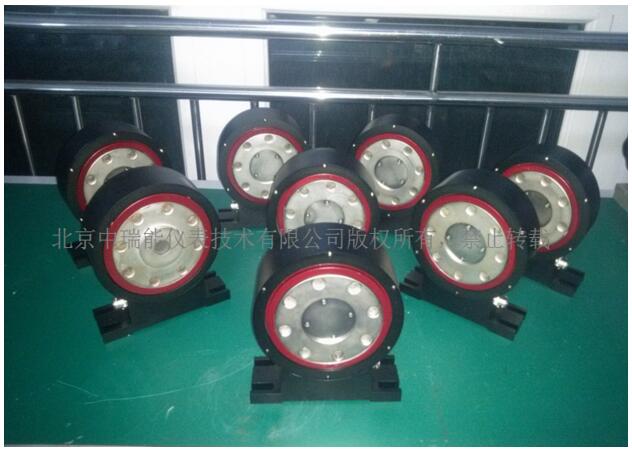

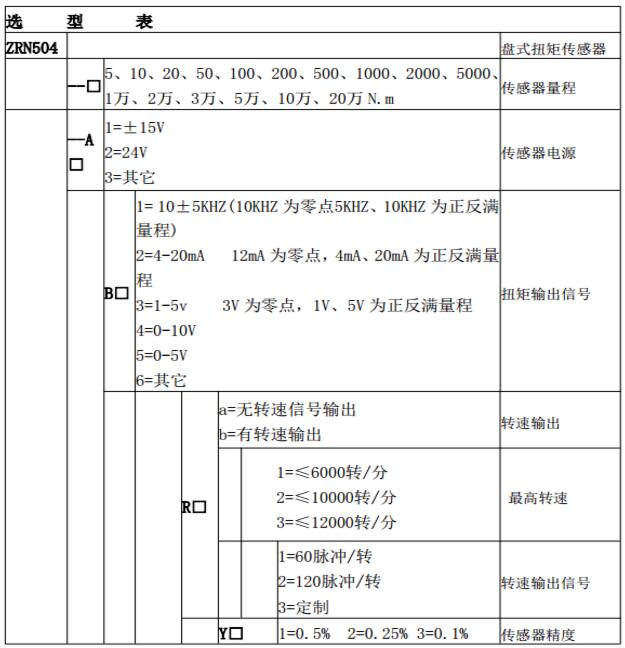

　　ZRN504盤式動態扭矩傳感器選型舉例：

　　ZRN504-100A2B2Rb11Y1 對應參數為：盤式扭矩傳感器-量程0-100N.m 供電：24V 輸出4-20mA

　　轉速≤6000轉/分，輸出60脈沖/轉，傳感器精度為0.5%

　　注：ZRN504盤式扭矩傳感器由于結構緊湊，轉速測量傳感器需要外置。

　　一、ZRN504盤式動態扭矩傳感器特點:

　　本系列扭矩傳感器是在標準測扭應變傳感器的基礎上研制開發的專門傳遞扭矩參數的信號傳感器。

　　ZRN504型轉矩傳感器是ZRN503扭矩傳感器的軸向長度最短形式.該形式中的平鍵及軸孔直徑須按用戶要求定制.

　　本系列扭矩信號傳感器具備:

　　1. 靜止外殼和旋轉盤之間無軸承,可以適應長時間,高轉速運轉。

　　2. 精度高，穩定性好;5體積小，重量輕，易于安裝;

　　3. 不需反復調零即可連續傳遞正反轉扭矩信號;

　　4. 沒有集流環等磨損件，可以高轉速長時間運行;

　　5. 抗干擾性強;

　　二、ZRN504盤式動態扭矩傳感器技術指標

　　1. 量程范圍：5,10,20,50,100N·m; 2.精 度:0.5%F·S;

　　3.適用轉速6000轉/分以下.

　　4.環境溫度：0℃-50℃ 5.頻率響應：100 μs 6.自重= 2.8Kg

　　7.輸出信號: 0-12v方波頻率; 負載電流<10mA.

　　零扭矩:10 KHZ ; 正向滿量程: 15KHZ ; 反向滿量程:5 KHZ;

　　8.信號插座 : (1)0V. (2)+15V. (3)-15V. (4)空 .(5)扭矩信號.

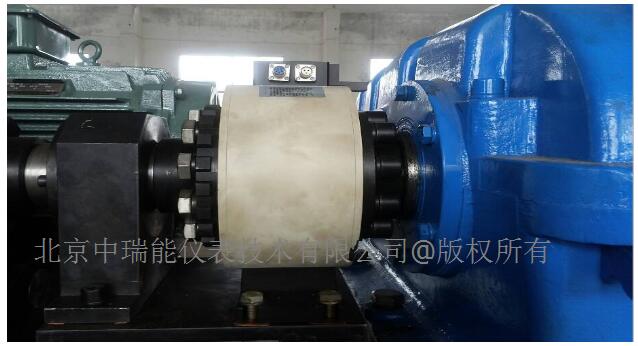

　　三.ZRN504盤式動態扭矩傳感器安裝

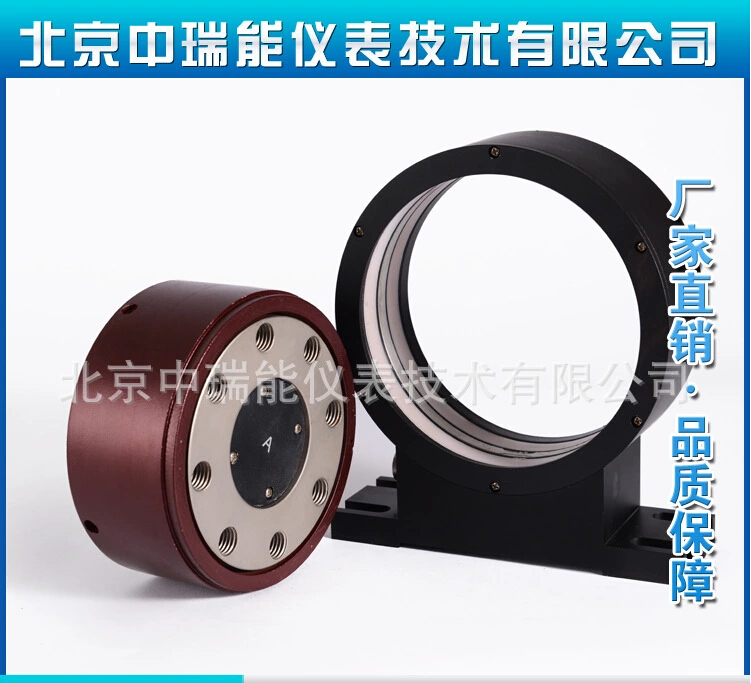

　　1.ZRN504型轉矩傳感器由靜止外殼和旋轉盤兩部分組成.

　　2.按照定位色點將靜止外殼套在旋轉盤的外側. 定位色點不可套反!

　　3.將旋轉盤的一端通過法蘭聯軸器分別與動力或負載聯接.

　　4.靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉盤之間不可接觸!

　　四、ZRN504盤式動態扭矩傳感器信號處理

　　1.使用ZRN系列扭矩儀直接顯示扭矩值;

　　2.直接將扭矩頻率信號送給計算機或PLD進行處理;

　　3.轉換為4—20m A或1—5V模擬信號.
