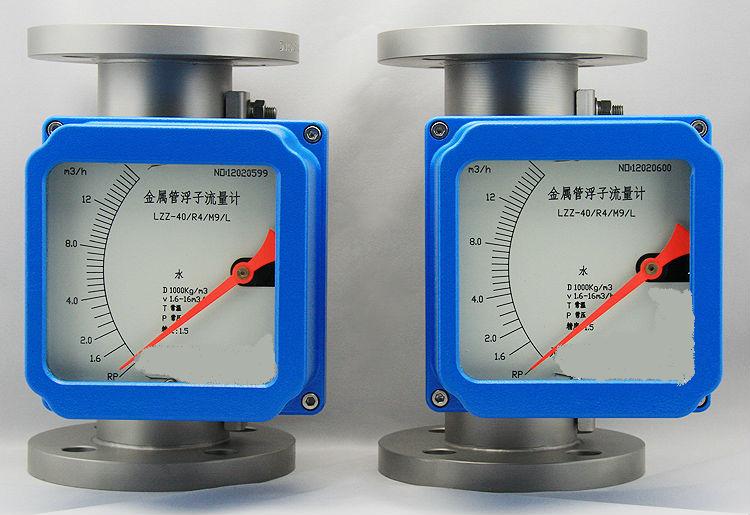

ZRN-LZ 系列金屬轉子流量計適用于小流量、低雷 諾數的介質流量測量，本流量計具備現場指示或電遠傳功能，遠傳輸出為標準的 4 ～ 20mA 信號。可以配置限位開關，控制報警。該儀表具有結構合理，使用維護方便，壓力損失小，工作可靠，測量范圍寬等特點。

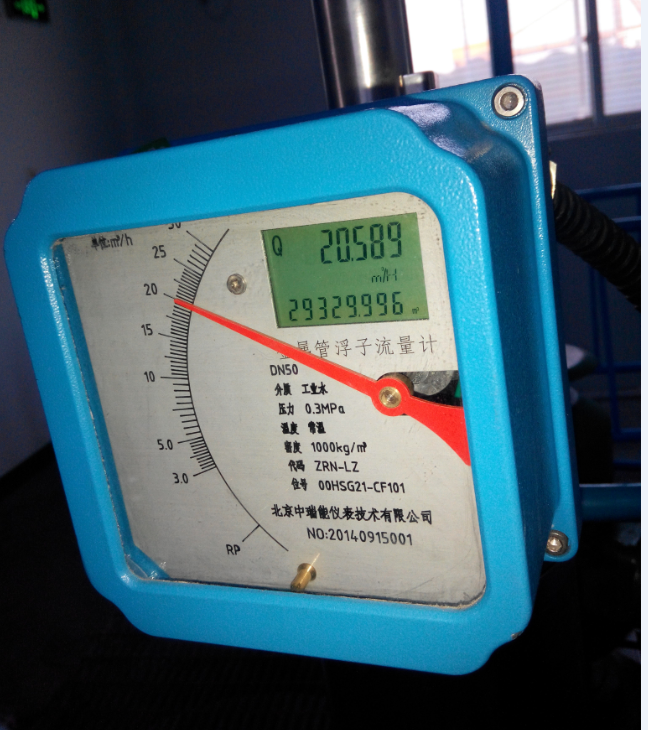

ZRN-LZ系列金屬轉子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬間 / 累積流量液晶顯示，上、下限 報警輸出，累積脈沖輸出，批次控制，標準的二線制 4-20mA 電流輸出等多種形式，為用戶使用提供了非常廣闊的選擇空間，另外該儀表采用 Motorola 公司先進的微處理中央芯片及高質量工業化組件，保證了流量計在各種應用場所的優良性能。多年來，金屬轉子流量計的各種優良性能和可靠性，以及較好的性能價格比，廣泛受到了石化，鋼鐵、電力、冶金、輕工、食品、制藥、水處理等行業的青睞。
ZRN-LZ系列金屬轉子流量計結構及基本原理
金屬浮子流量計的流量檢測元件是由一根自下向上擴大的垂直錐形管和一個沿著錐管軸上下移動的浮子組所組成。工作原理如圖1所示，被測流體從下向上經過錐管1和浮子2形成的環隙3時，浮子上下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。
ZRN-LZ系列金屬轉子流量計體積流量Q的基本方程式為：
(1)
當浮子為非實芯中空結構(放負重調整量)時，則
(2)
式中 α——儀表的流量系數，因浮子形狀而異;
ε——被測流體為氣體時氣體膨脹系數，通常由于此系數校正量很小而被忽略，且通過校驗
已將它包括在流量系數內，如為液體則ε=1;
△F——流通環形面積，m2;
g——當?shù)刂亓铀俣?，m/s2;
Vf——浮子體積，如有延伸體亦應包括，m3;
ρf——浮子材料密度，kg/m3;
ρ——被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3;
Ff——浮子工作直徑(最大直徑)處的橫截面積，m2;
Gf——浮子質量，kg。
流通環形面積與浮子高度之間的關系如式(3)所示，當結構設計已定，則d、 β為常量。式中有h的二次項，一般不能忽略此非線性關系，只有在圓錐角很小時，才可視為近似線性。
m2 (3)
式中 d——浮子最大直徑(即工作直徑)，m;
h——浮子從錐管內徑等于浮子最大直徑處上升高度，m;

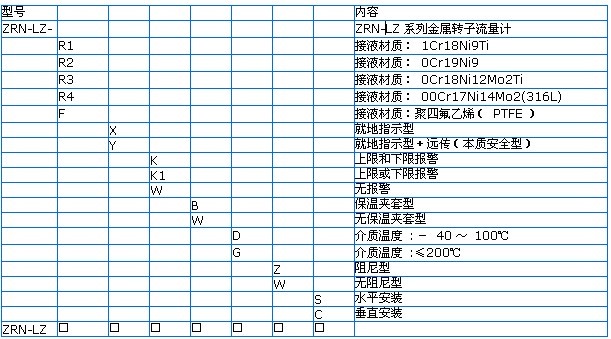

★ 產品選型:
